Rolamento esférico para ponte, Produtos de vedação de borracha para instalações de embarque, Junta de borracha

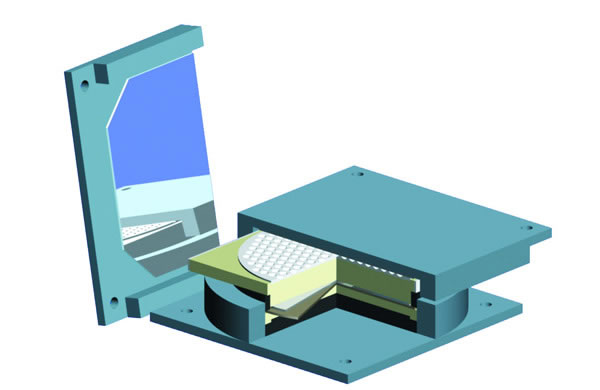

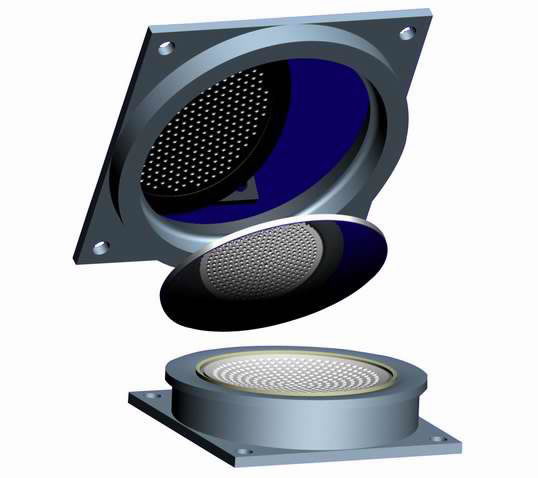

O rolamento esférico para ponte é composto por placa superior, placa base, placa linear esférica e placa e duas bases PTFE. A superfície esférica côncava da placa de base corresponde à superfície esférica convexa da placa de topo. A placa de PTFE entre as duas superfícies esféricas PTFE são empregues para realizar a a rotação da extremidade da viga. A placa da extremidade e outra placa PTFE constituem a segunda superfície de deslizamento, realizando expansão e contração e o deslocamento do eixo é causado por fatores como a diferença de temperatura.
Características
O rolamento esférico para ponte caracterizada por força de transmissão fiável e uniforme, permitindo capacidade de rolamento potente, amplo deslocamento horizontal e grande ângulo de rotação no rolamento esférico. Portanto este material para construção de ponte é adequado para ponte ampla e ponte curvada. Uma vez que as peças de rolamento de pressão são feitas de materiais mais duráveis que a borracha, o desempenho não será afetado pela fragilidade a baixa temperatura da borracha, tornando este produto particularmente adequado para regiões frias.
Instalação
1.A menos que seja aprovado pelo designer, o rolamento esférico para ponte não deve ser usada em peças de suporte para o corpo da viga e pilar construídos com concretos menores que o grau C35.
2. Instalação da placa e parafuso da âncora.O bloco de aresta deve ser usado para ajustar o nivelamento da placa base. A superfície da placa base é geralmente 20 a 50mm acima da superfície do pilar. Após a confirmação da linha central, no sentido horizontal e vertical, a argamassa epóxi será derramado para a fixação do parafuso da âncora e construção cama de rolamento.
3.Caso seja necessário, o rolamento para ponte pode ser soldado para a placa de aço embutido do feixe e do pilar. Deve-se prestar uma especial atenção durante a soldagem para evitar o estrago no rolamento ou no concreto.
4. A altura do rolamento esférico deve estar em conformidade com o desenho, garantindo um ótimo nivelamento da superfície. A diferença de altura dos quatro ângulos deve ser controlada dentro de 2 mm.
Manutenção
Manutenção periódica deve ser realizada, geralmente uma vez por ano.
1. Inspecionar se o parafuso de fixação está quebrado e certifique-se que não há nenhum tipo de fenda ou fenómeno envelhecimento sobre o anel de vedação.
2. Confirmar se o deslocamento relativo do rolamento esférico para ponte é uniforme, registando as condições de deslocamento em detalhes.
3. Limpar o lixo e poeira, e limpar cuidadosamente o pó sobre o aço inoxidável com resíduos de algodão.
4. Para evitar a ferrugem, solte o parafuso de fixação, limpo o óleo e depois aperta-o.
5. Verifique as condições de variação de altura na posição fixa do rolamento esférico, a fim de confirmar as condições de abrasão da placa de PTFE. No caso de a variação da altura for superior a 3 milímetros, desmontar o anel de vedação de borracha e verificar a placa de PTFE.
6. O tratamento anti-ferrugem periódica será realizada para as peças de aço, exceto a superfície deslizante de aço inoxidável.
Força horizontal
Além de excelente capacidade de rolamento de carga vertical, a força horizontal na direção vertical para a ponte do rolamento expansão unidirecional é de 10% da força contrária, que é o mesmo com o da rótula fixa.

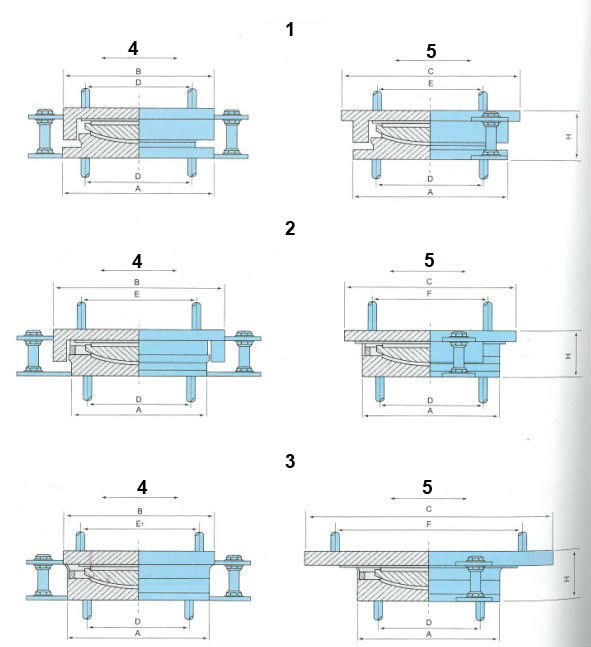

1.Rolamento fixo
2.Rolamento de expansão unidirecional
3.Rolamento de expansão bidirecional
4.Direção de fluxo de água
5.Direção da ponte
